La criba vibratoria se compone principalmente de caja de criba, malla de criba, vibrador, dispositivo de resorte de amortiguación, estructura inferior, etc.
El excitador de eje excéntrico cilíndrico y el bloque excéntrico se utilizan para ajustar la amplitud de la pantalla vibratoria circular.El vibrador está instalado en la placa lateral de la caja de criba.Es impulsado por el motor a través de la correa en V para girar, generando así una fuerza de inercia centrífuga para obligar a la caja de criba a vibrar.
La placa lateral de la máquina cribadora está hecha de placa de acero de alta calidad.Se utilizan pernos de alta resistencia o remaches ranurados para conectar la placa lateral con la viga y la base del excitador de vibración.El vibrador está instalado en la placa lateral de la caja de la pantalla y es impulsado por el motor a través del acoplamiento para girar, generando una fuerza de inercia centrífuga para obligar a la pantalla a vibrar.La máquina de pantalla está montada en el asiento.La inclinación de la superficie de la pantalla se puede ajustar cambiando la posición y la altura del soporte del resorte.
Generalmente, el motor circular de la criba vibratoria se instala en el lado derecho del marco de la criba o en el lado izquierdo del marco de la criba.Si no hay un requisito especial, el fabricante instalará y suministrará de acuerdo con el lado derecho de la dirección del movimiento del material.La pantalla es la principal pieza de desgaste.
La malla de pantalla tejida de acero con alto contenido de manganeso, la placa de pantalla perforada y la placa de pantalla de goma se pueden usar de acuerdo con las variedades de materiales y los requisitos del usuario.Hay superficies de pantalla de una sola capa y de doble capa.Todos los tipos de placas de tamiz pueden cumplir con los requisitos de alta eficiencia de cribado, larga vida útil y sin obstrucciones.

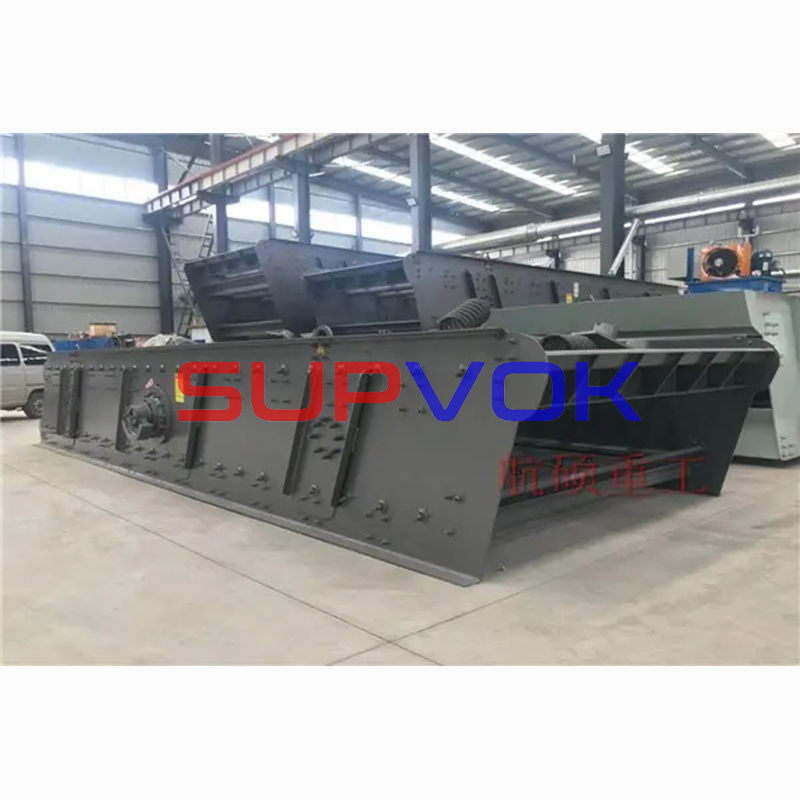

La criba vibratoria circular es un tipo de criba vibratoria de alta eficiencia.No solo es adecuado para el cribado de arena y materiales pétreos en canteras, sino también para la clasificación de productos en la preparación de carbón, procesamiento de minerales, materiales de construcción, energía e industrias químicas.
La malla de malla súper resistente al desgaste y resistente al desgaste se puede dividir en malla de malla ligera (caucho HD60), malla de malla mediana (caucho HD70) y malla de malla pesada (caucho HDS) de acuerdo con las diferentes cargas de material.¡La vida útil de la malla de la pantalla es larga!
● La malla de la pantalla puede estar hecha de material de goma resistente al desgaste con una larga vida útil.
● El marco de la pantalla tiene una alta resistencia estructural.
● El aumento de la temperatura de funcionamiento del rodamiento de gran holgura es bajo.
● El producto tiene una estructura mecánica razonable, bajo nivel de ruido y alta eficiencia de detección.
● Los productos están conectados por remaches acanalados, con estructura avanzada y durabilidad.
● El producto tiene una gran capacidad de procesamiento, una gran universalidad de piezas y un mantenimiento conveniente.
Parámetro
| Tipo | Tamaño | TamizSTu cara | Tamaño máximo de alimentación | PprocesandoCcapacidad | Motor eléctrico | Peso | |||
| Área | Dip Aángulo | StamañodeTamizAgujero | Tamaño | Fuerza | |||||
| Capa única “YA” | YA1236 | 4.3 | 20 | 6～50 | 200 | 80～240 | Y160M-4 | 11 | 4905 |
| 2YA1236 | 80～240 | Y160M-4 | 5311 | ||||||
| YA1530 | 4.5 | 80～240 | Y160M-4 | 4675 | |||||
| YA1536 | 5.4 | 100～350 | Y160M-4 | 5137 | |||||
| 2YA1536 | 400 | 100～350 | Y160L-4 | 15 | 5624 | ||||
| YAH1536 | 30～150 | 160～650 | Y160M-4 | 11 | 5625 | ||||
| 2YAH1536 | 30～200 | 160～650 | Y160L-4 | 15 | 6045 | ||||
| YA1542 | 6.5 | 6～50 | 200 | 110～385 | Y160M-4 | 11 | 5515 | ||
| 2YA1542 | 30～150 | 110～385 | Y160L-4 | 15 | 6098 | ||||
| YA1548 | 7.2 | 6～50 | 120～420 | Y160L-4 | 5918 | ||||
| 2YA1548 | 6～50 | 120～420 | Y160L-4 | 6321 | |||||
| YAH1548 |
| 30～150 | 400 | 200～780 | Y160L-4 |
| 6842 | ||
| Doble capa “2YA” | 2YAH1548 | 7.2 | 30～150 | 200～780 | Y160L-4 | 7404 | |||
| YA1836 | 6.5 | 30～150 | 200 | 140～220 | Y160M-4 | 11 | 5205 | ||
| 2YA1836 | 6.5 | 30～150 | 140～220 | Y160L-4 | 15 | 5946 | |||
| YAH1836 | 6.5 | 30～150 | 400 | 220～910 | Y160M-4 | 11 | 5900 | ||
| 2YAH1836 | 6.5 | 30～200 | 220～900 | Y160L-4 | 15 | 6353 | |||
| YA1842 | 7.6 | 6～150 | 200 | 140～490 | Y160L-4 | 15 | 5829 | ||
| 2YA1842 | 7.6 | 6～150 | 140～490 | Y160L-4 | 15 | 6437 | |||
| YAH1842 | 7.6 | 30～150 | 400 | 450～800 | Y160L-4 | 15 | 6352 | ||
| Pantalla pesada de una sola capa | 2YAH1842 | 7.6 | 30～150 | 450～800 | Y160L-4 | 15 | 7037 | ||
| YA1848 | 8.6 | 20 | 6～50 | 200 | 150～525 | Y160L-4 | 15 | 6289 | |
| 2YA1848 | 8.6 | 150～525 | Y160L-4 | 15 | 6624 | ||||
| YAH1848 | 8.6 | 30～150 | 150 | 250～1000 | Y160L-4 | 15 | 7122 | ||
| 2YAH1848 | 8.6 | 30～150 | 400 | 250～1000 | Y160L-4 | 15 | 7740 | ||
| YA2148 | 10 | 6～50 | 210 | 180～630 | Y180M-4 | 18.5 | 9033 | ||
| 2YA2148 | 10 | 6～50 | 210 | 180～630 | Y180L-4 | 22 | 10532 | ||
| YAH2148 | 10 | 13～200 | 400 | 270～1200 | Y180M-4 | 18.5 | 10430 | ||
| 2YAH2148 | 10 | 30～150 | 400 | 270～1200 | Y180L-4 | 22 | 11190 | ||
| YA2160 | 12.6 | 3～80 | 200 | 230～800 | Y180M-4 | 18.5 | 9926 | ||
| 2YA2160 | 12.6 | 6～50 | 200 | 230～800 | Y180L-4 | 22 | 11249 | ||
| YAH2160 | 12.6 | 30～150 | 400 | 350～1500 | Y200L-4 | 30 | 12490 | ||
| 2YAH2160 | 12.6 | 30～150 | 400 | 350～450 | Y200L-4 | 30 | 13858 | ||
| YA2448 | 11.5 | 6～50 | 200 | 200～700 | Y180 M-4 | 18.5 | 9834 | ||
| YAH2448 | 11.5 | 6～50 | 400 | 310～1300 | Y200L-4 | 30 | 11830 | ||
| 2YAH2448 | 11.5 | 30～150 | 400 | 310～1300 | Y200L-4 | 30 | 13012 | ||
| YA2460 | 14.4 | 6～50 | 200 | 260～780 | Y200L-4 | 30 | 12240 | ||
| Doble pantalla pesada | 2YA2460 | 14.4 | 6～50 | 200 | 260～780 | Y200L-4 | 30 | 13583 | |
| YAH2460 | 14.4 | 30～150 | 400 | 400～1700 | Y200L-4 | 30 | 13096 | ||
| 2YAH2460 | 14.4 | 20 | 30～150 | 400 | 400～1700 | Y200L-4 | 30 | 14455 | |
Parámetro

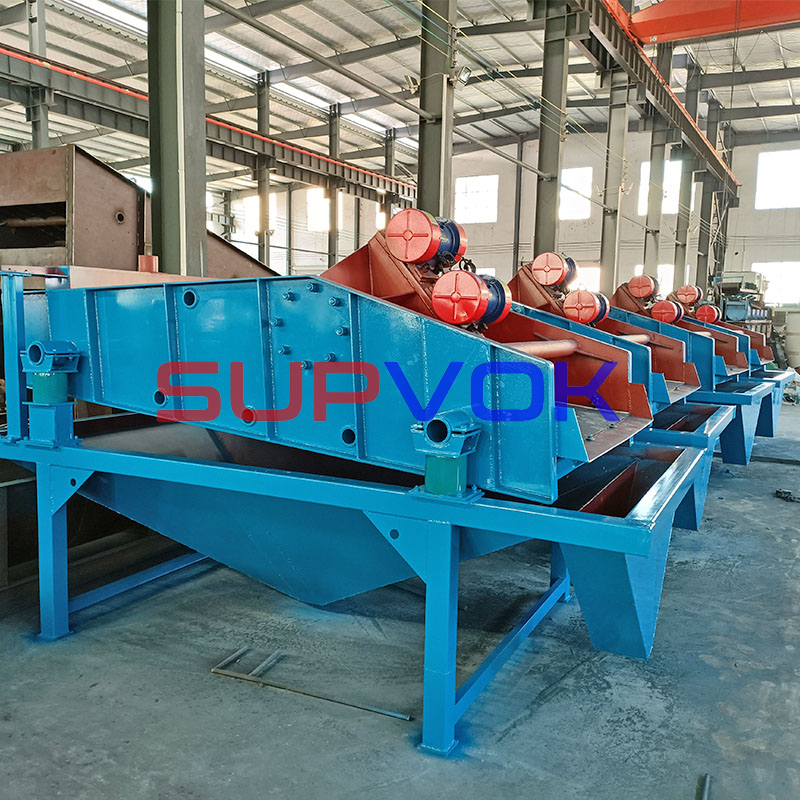

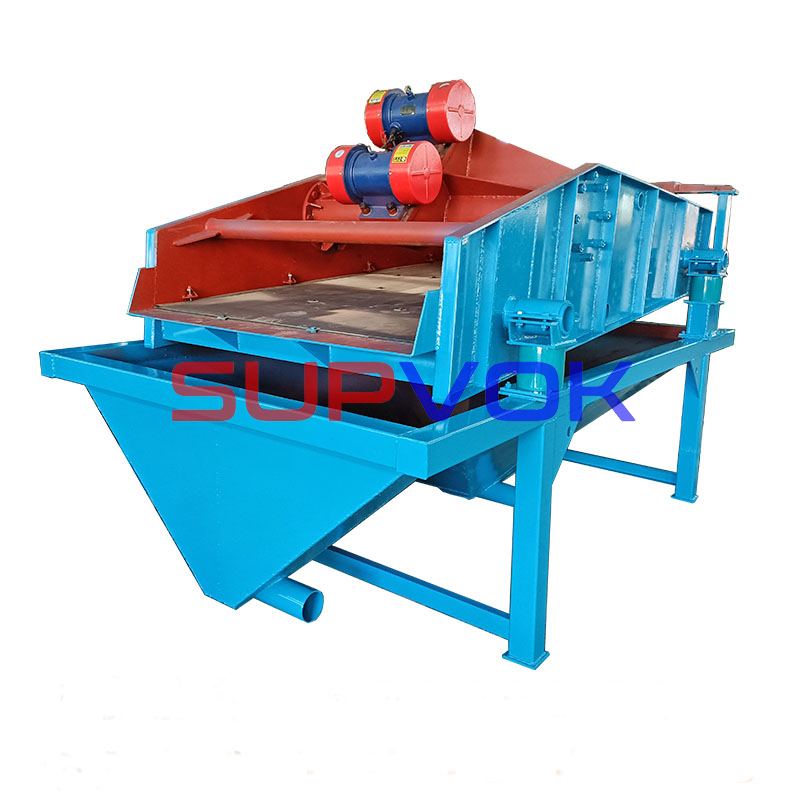

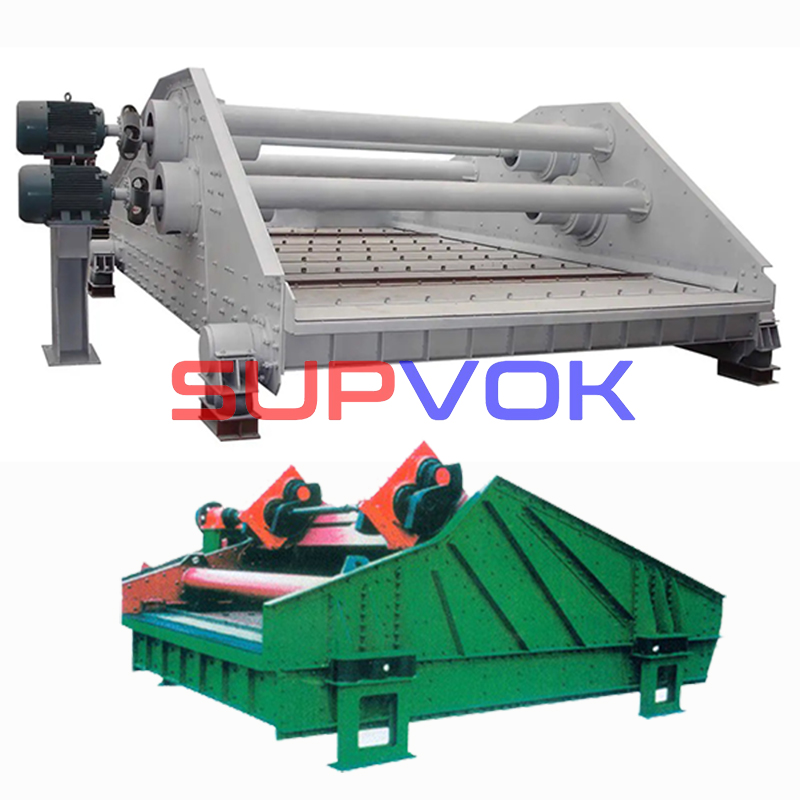

Tamiz vibratorio lineal
Es adecuado para la deshidratación, el deslamado, la delicuescencia y la eliminación de medios pesados durante el beneficio de medios pesados.
La criba vibratoria lineal se desarrolla con éxito sobre la base de digerir y absorber la tecnología de vibración lineal de Heavy Mining Machinery Factory y el tipo ZKX en los Estados Unidos.Tiene las siguientes características:
● Estructura avanzada, duraderayfuncionamiento estable;
● La potencia del motor es pequeña, que generalmente es solo 1/4-1/5 de la de otros tamices;
● alta eficiencia de detección;
● El ángulo de la superficie de la pantalla es ajustable;
● La carga transferida a la base es pequeña y la base no necesita un tratamiento especial.
| Tamaño | Área de tamizado | Amplitud | Tamaño del motor | Potencia de motor | Velocidad de rotación |
| DZS0410 | 0,4 × 1,0 | 2～4 | YZS3-6 | 0.25 | 970 |
| DZS0412 | 0,4 × 1,2 | ||||
| DZS0415 | 0,4 × 1,5 | ||||
| DZS0612 | 0,6 × 1,2 | ||||
| DZS0718 | 0,7 × 1,8 | YZO-10-6 | 0.75 | 960 | |
| DZS0816 | 0,8 × 1,6 | ||||
| DZS0918 | 0,9 × 1,8 | ||||
| DZS1018 | 1,0 × 1,8 | YZO-16-6 | 1.1 | 950 | |
| DZS1020 | 1.0×2.0 | 3～5 | YZO-20-6 | 2 | |
| DZS1225 | 1,25 × 1,25 | ||||
| DZS1530 | 1,5 × 3,0 | ZDS41-6 | 3 | 940 | |
| DZS21530 | 1,5 × 3,0 | 950 | |||
| DZS1536 | 1,5 × 3,6 | 940 |
